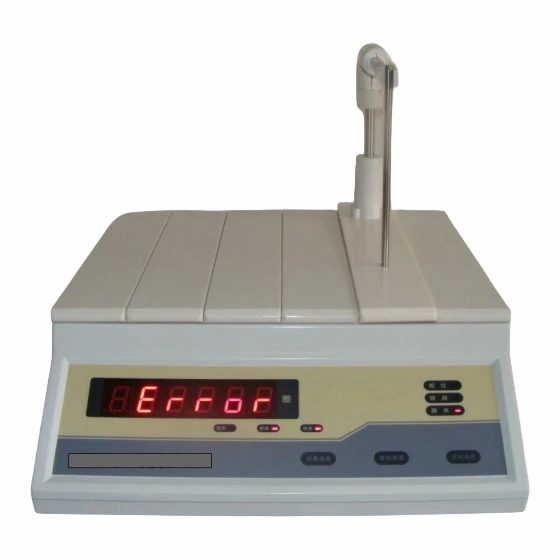

Bobbin kuparilankamuuntajakelan mittauskone

KX-901 EI muuntajakelan mittauslaite





Tätä laitetta käytetään erilaisten käämien, kuten moottorin käämien, generaattorikäämien, muuntajien ja muuntajakäämien, relekäämien, TV HV/LV -muuntimien, itsesytytyskäämien, kierrosten mittaamiseen.



Patenttiteknologioilla valmistetun tarkkuusanturin ja mikrotietokonepiirin ansiosta tällä instrumentilla on etuja, kuten korkea tarkkuus, tehokas toiminta, vähäinen vaikutus kelojen muotoihin ja geometrisiin mittoihin, luotettava ja helppokäyttöisyys. Mitattujen kelojen tarkkuusarvot ovat helposti luettavissa laitteesta ilman säätöä ja kalibrointia laitteeseen, mikä parantaa huomattavasti mittaustehokkuutta.









Anturin tekniset tiedot		Φ2mm	Φ3mm	Φ4mm	Φ6 mm	Φ10mm
Mittaustarkkuus	0-300 kelaa	±0 kelaa
	301-500 kelaa	±1 kelaa
	501-5000 kelaa	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
	5001-20000 kelaa	--	±0.4%	±0.2%	±0.2%	±0.2%
	20001-60000 kelaa	--	--	±0.5%	±0.5%	±0.5%
Mittausalue		0-5000 kelaa	0~20000	0-60 000 kelaa
Mitatun kelan sisähalkaisija		＞ 2 mm	＞ 3 mm	4 mm	6 mm	10 mm
Mitatun kelan korkeus		Vähemmän tai yhtä suuri kuin 20 mm	Vähemmän tai yhtä suuri kuin 30 mm	Vähemmän tai yhtä suuri kuin 110 mm
Mitatun kelan ulkohalkaisija		Vähemmän tai yhtä suuri kuin 15 mm	Vähemmän tai yhtä suuri kuin 25 mm	Vähemmän tai yhtä suuri kuin 120 mm
Toimiva virtalähde		AC220V±10%, 50Hz±2Hz
Toimintaympäristö		Ympäristön lämpötila: +5 astetta ~+35 astetta , suhteellinen kosteus: 85 % alle
Kokonaismitta		370 x 220 x 110 (mm)
Paino		Noin . 7 kg



Huomautuksia:Alle 2000 kelan kelat mitataan suurella nopeudella ja yli 5000 kelaa hitaalla nopeudella.

Erikoismääriteltyjen kelojen mittaustarkkuus päätetään käyttäjien kanssa konsultoimalla.





1. Kiinnitä mittausanturi

Aseta anturi laitteen oikealla puolella olevaan vastaavaan aukkoon Liitä kaksi mittaussuuntaa (punainen ja musta) laitteen takapuolella oleviin johtoreikiin.



2. Liitä virtalähde

Liitä virtajohto laitteen takana olevaan virtalähteeseen ja kytke virtakytkin päälle. Varoita laitetta 5 minuutin ajan näytön aktivoinnin jälkeen.



3. Käännä mittausanturin vaakasuora rumpu vastapäivään -myötäpäivään haluttuun asentoon (enintään 45 astetta) ja aseta mitattava kela anturin testitankoon. Nollaa sitten anturin vaakasuora rumpu.



4. Mittaus

4. 1. Liitä mitattavan käämin kaksi liitinjohtoa punaiseen ja mustaan ​​mittaussuuntaan ja varmista, että sähköliitännät ovat hyvässä kunnossa minimoidaksesi kosketusvastuksen vaikutukset.

4. 2. Vaiheen näyttö

Kun laite toimii jatkuvassa mittaustilassa päälle kytkemisen jälkeen, kelan kierrosten lukumäärä näkyy näytöllä. Merkki "-", joka voi olla tai olla näyttämättä arvon edessä, osoittaa kelan kahta eri käämityssuuntaa.

4. 3. "Mittausnopeus"-näppäin ("nopeaa" mittaustilaa ei ole, kun GW-9108 mittaa vastuksen)

Kun FAST-valo palaa, laite toimii nopeassa mittaustilassa (mittausnopeudella noin . 0.35s/time). Paina "MEASURING SPEED" -näppäintä uudelleen, "FAST"-merkkivalo sammuu ja laite toimii hitaassa mittaustilassa (mittausnopeudella noin . 0.84s/time)

4. 4. "Äänen valinta" -näppäin (GW-9108:ssa ei ole tällaista toimintoa)

Kolme merkkivaloa ("PHASE", "OPEN CIRCUIT" ja "MUTE") instrumentin oikeassa yläkulmassa osoittavat kolme äänitilaa. Instrumentti voidaan vaihtaa näiden kolmen äänitilan välillä painamalla "SOUND SELECTION" -näppäintä. Jos "PHASE"-valo palaa, hälytys soi vain, kun vaihemerkki "-" näkyy näytöllä tai sähkökontaktissa on virhe. Jos "OPEN CIRCUIT" -merkkivalo palaa, hälytys soi vain, kun mitattavassa kelassa on katkos tai se on irrotettu tai siinä on sähkökosketinvirhe. Jos "MUTE"-valo palaa, hälytys soi vain sähkökosketinvirheen sattuessa

4. 5. Jos mitatussa kelassa on avoin piiri, se on irti tai kelan vastus on suurempi kuin 50 KΩ, laite näyttää "E┌┌ □┌".

4. 6. Kun käämin ja anturin testitangon välillä on sähköinen kosketus, laitteen "SÄHKÖKOSKETUS"-merkkivalo syttyy.

4. 7. Jos laite on alttiina vakaville sähkömagneettisille häiriöille eikä se voi toimia normaalisti, poista häiriölähde ennen mittauksen suorittamista.





1. Vältä suuria sähkömagneettisia häiriöitä laitteen ympärillä, jotta ne eivät vaikuta laitteen tarkkuuteen.



2. Avoin virtapiiri mitattavan kelan sisällä voi vaikuttaa mittaustarkkuuteen.



3. Kun asetat mitatun kelan testitankoon, varmista, että käämien alapää on asetettu testipöytää vasten ja testitanko on kelan keskellä, jotta se ei vaikuta instrumentin tarkkuuteen.



4. Varmista, että käämin johtojen ja johdinpidikkeiden välillä on hyvä kosketus.



5. Estä testianturia törmäyksiltä ja käännä sitä noin . 45 asteen sisällä välttääksesi vaurioita.



6. Testitunnistinkokoonpano on kalibroitu erityisellä instrumentilla, eikä sitä saa irrottaa tai muuttaa ilman lupaa, muuten se vaikuttaa mittaustarkkuuteen.





KX-901-tyyppinen kela kääntää mittauslaitteen	1 setti
Virtajohto	1 kpl
Mittauslinja	1 paria
Käyttöohjeet	1 kopio
Sertifiointi	1 kopio





1. Tuote on säilytettävä alkuperäispakkauksessaan sisätiloissa, jonka lämpötila on 0-40 astetta ja suhteellinen kosteus enintään 85 % ja ilman ilmassa olevia vaarallisia aineita, joiden pitoisuus riittää aiheuttamaan korroosiota.



2. Valmistaja tarjoaa veloituksetta takuuhuollon tuotteessa ja sen lisävarusteissa havaituille laatuvirheille tai toimintahäiriöille 18 kuukauden kuluessa toimituspäivästä, jos käyttäjä on täysin noudattanut valmistajan toimittamissa käyttöohjeissa määrättyjä säilytys-, asennus- ja käyttövaatimuksia ja tuotteen sinetti on ehjä.





Ei näyttöä tai vain yksi Nixie-putkivalo	1. Tarkista, ovatko pistorasia ja sulake kunnossa
	2. Tarkista kunkin pistorasian kannakkeeseen merkittyjen jänniteryhmien mukaan, jos ei, korjaa virtalähde
	3. Tarkista emolevyn AT89S52 nastat (30). Jos suurtaajuusimpulssia ei ole, vaihda emolevyn AT89S52 kideoskillaattori 20MHz.
	4. Tarkista, että näyttöpaneelin ja emolevyn välinen tappi on kunnolla kiinni.
Näytön epävakaus	1. Anturi on liitettävä kunnolla ja hyvällä kosketuksella. Jos kyseessä on erillinen tyyppi, tarkista, ovatko kaksi liitäntäjohtoa katkenneet.
	2. Tarkista, toimiiko anturi hyvin
	3. Tarkista, onko anturin teräsputki kytketty kunnolla koneen maadoitusjohtimeen tai koteloon
Rikovalo palaa jatkuvasti	1. Tarkista, onko lähtöpuristin rikki
	2. Tarkista, onko jäähdytyslevyn piirilevy rikki
	3. Tarkista, ovatko koneen pistokkeet löysällä- tai ponnahtaneet ulos
	4. Jos erillinen liitäntäjohto on irti.
Shell{0}}koskettava lamppu palaa jatkuvasti	1. Tarkista, koskettaako puristuslanka koteloa tai ruostumatonta teräsputkea
	2. Tarkista, onko jäähdytyslevyn piirilevy rikki
	3. Tarkista, onko suurennuslevyn resistanssi 5,1Ω-0,5W rikki.
Suuri virhe	1. Jos anturi on yhteensopiva koneen kanssa
	2. Toimiiko anturi hyvin
	3. Jos mittausolosuhteet vastaavat muita varotoimia





1. KX-901-instrumentissa ei saa olla virheitä 300 kierroksen sisällä



2. Kuten kuvassa. 1, kuvassa. 2 (johto on viety testausluukun läpi) näkyy, se on yksi kierros



3. Kuten kuvassa. 3 (johdin on yhtä kuin ei läpäise testiluukkua), se on 0 kierrosta, ja kun testataan useampia kierroksia, kierrosten kokonaismäärän tulee olla tässä tapauksessa yksi kierros vähemmän.

Yllä olevan periaatteen mukaan langan kiristysasennon tulee olla huomautuksia.







1. Käytä ohmimittaria integroidun normaalin anturin mittaamiseen (kuva{0}})

a. Kolme ruostumattomasta teräksestä valmistettua putkea liitetään toisiinsa ja yhdistetään anturin nastoilla (2, 3, 4 ja 5).

b. Anturin nastojen (1 ja 10) ja nastojen (6, 7, 8 ja 9) resistanssin tulee olla noin 8--15 KΩ.

c. Napojen (12, 13, 14 ja 15) ja nastojen (16, 17, 18 ja 19) resistanssin on oltava useita satoja Ω tai enemmän.



2. Käytä ohmimetriä mitataksesi diskreetti normaali anturi (kuva{0}})

a. Kolme ruostumattomasta teräksestä valmistettua putkea liitetään toisiinsa ja ne liitetään 3-napaisen liittimen nastalla (3).

b. Kolmen nastan (1) ja nastan (2) välinen vastus on noin 8--15KΩ.

c. Anturin 4-napaisen liittimen (1) ja nastan (2) välinen resistanssi on noin useita satoja Ω.

Kun yllä olevat ehdot täyttyvät ja keskinäiset vastukset ovat äärettömät, se osoittaa, että anturi on hyvä, huomioi, että anturin potentiometriä säädetään erikoislaitteilla, eikä sitä saa pyörittää korjauksen yhteydessä.

Kun "a" on vika, tarkista, että jousikiinnityslevy on kosketettu hyvin.

Kun kohdissa "b" ja "c" on vika, anturia ei voi korjata ja vain vaihtaa





Kun yllä olevat ehdot täyttyvät ja keskinäinen vastus on ääretön, se osoittaa, että anturi on hyvä, ja huomioi, että anturin potentiometriä säädetään erikoislaitteilla, eikä sitä saa pyörittää korjauksen yhteydessä.

★ Jos "a" -kohdassa on vika, tarkista, että jousikiinnityslevy on kosketettu hyvin.

★ Kun "b" ja "c" on viallinen, anturia ei voi korjata ja vain vaihtaa

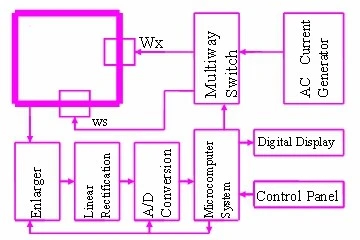

● Mikroprosessori ohjaa kaikkia toimintoja matemaattisesti

● Yksinkertainen käyttö, ei etäisyyden muuntamista, automaattinen näyttö kierrosten lukumäärästä tai mitatusta resistanssista

● 0,2 %:n tarkkuudella

● 5-bittinen suoralukuinen digitaalinen näyttö

● Hyvää vastinetta rahalle

● Laaja saatavuus

● Anturin koon mittaus voidaan mukauttaa käyttäjän tarpeiden mukaan





TEKNISET TIEDOT
Malli	KX-901RH-10	KX-901RH-6	KX-901RH-4	KX-901RH-X
Sisähalkaisija	Φ>10 mm	Φ>6 mm	Φ>4 mm	Erikoiskoko: Sisäinen<4 mm, H >110 mm. Erikoiskoon tarkkuus ja alue, katso KX-901-taulukko. CoilH>110mm, outer>120 mm. erillinen tyyppi
Ulkohalkaisija	Φ<120mm
Korkeus	H<110mm
Anturin erittely	Φ10	Φ6	Φ4
Alue	0-60 000 kierrosta
Tarkkuus	0-300 kierrosta ± 0 kierrosta 300-500 kierrosta ± 1 kierrosta 500-20000 kierrosta ± 0,2 % kierrosta 20 000 ~ 60 000 kierrosta ± 0,5 % kierrosta
Nopeus	Nopea 3/s. Hidas 1,2/s.
Koko	Noin 370 × 220 × 110 (mm)
Paino	Noin 10 kg
Resistanssimittauksen tarkkuus	± 0.2% (0.1 Ω~100KΩ)
Resistanssin mittausalue	0.00001 Ω~100KΩ





1. Laite mitataan neljän-johtimen resistanssimenetelmällä, ja M- ja N-resistanssit on esitetty kuvassa 1. Linjan resistanssi ja kosketinresistanssi ovat merkityksettömiä.



2. Kun resistanssi on mitattava, paina "Function Selection" -näppäintä, jolloin ""-valo tai "kΩ"-valo syttyy, ja laitetta voidaan mitata: Mitatun resistanssiarvon koko valitsee automaattisesti mittausalueen mittausta varten. Digitaalinen näyttöarvo on mitattu resistanssiarvo sen alueen yksiköineen "" (ohm) tai "kΩ" (1000 ohm).



3. Jos sinun on vaihdettava silmukan numeron mittaukseen, paina vain "Function Selection" -näppäintä uudelleen, jotta "rengas"-valo syttyy. Katso YG108-mallista muita toimintoja.
